phi 4mm微型磁传感器（NPN常开型）是一款专为空间受限应用而设计的定位解决方案。与标准电感式传感器不同，该传感器可检测磁场（例如活塞磁铁或外部钕铁硼磁铁产生的磁场），即使其外壳尺寸极小，也能探测到最远10mm的目标。
该传感器采用坚固的不锈钢光滑筒体（无螺纹），便于插入预钻孔中。它预装了高品质PUR电缆，确保在油污或恶劣环境下也能持久耐用。凭借IP67防护等级和-25℃至+80℃的宽工作温度范围，它是气缸位置反馈、机器人末端执行器和微机构监控的理想之选。
尺寸图
接线图

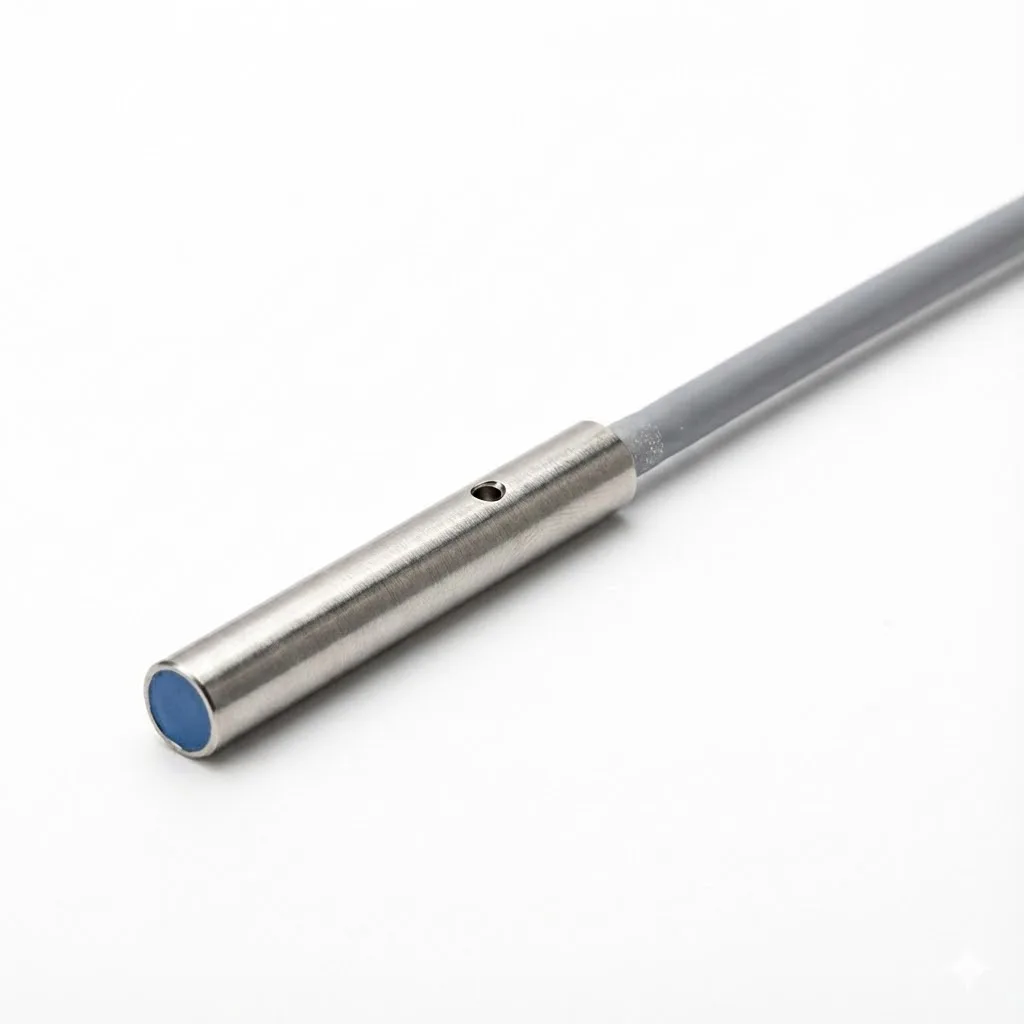

φ4 微型磁性接近传感器 – NPN/PNP 常开/常闭（光滑圆筒）
参考价格：
¥5 - ¥30
核心参数
- 安装方式 嵌入式（齐平）
- 工作电压 10 ... 30 VDC
- 电流消耗 ≤ 15 mA
- 压降 ≤ 2 V
- 保护电路 短路保护、反极性保护、浪涌保护
- 连接电缆 2 米（聚氨酯材质），直径3.2毫米
| 产品类型 | 磁性接近传感器（霍尔效应） |
|---|---|
| 外壳结构 | 圆柱形光滑外壳（无螺纹） |
| 尺寸 | 直径 4 mm x 长度 25 mm |
| 安装方式 | 嵌入式（齐平） |
| 感应距离 (Sn) | 10 mm（N 极或 S 极均可检测） |
| 标准目标磁铁 | 直径 5 x 3 mm（钕铁硼） |
| 输出类型 | NPN / PNP |
| 输出状态 | 常开 (NO) / 常闭 (NC) |
| 工作电压 | 10 ... 30 VDC |
| 负载电流 | ≤ 200 mA |
| 电流消耗 | ≤ 15 mA |
| 压降 | ≤ 2 V |
| 开关频率 | 1000 Hz |
| 磁滞 | 1 ... 15% (Sr) |
| 重复精度 | ≤ +/- 5% (Sr) |
| 保护电路 | 短路保护、反极性保护、浪涌保护 |
| 连接电缆 | 2 米（聚氨酯材质），直径3.2毫米 |
| 外壳材质 | 不锈钢 |
| 感应面材质 | PBT |
| 环境温度 | -25℃至+80℃ |
| 防护等级 | IP67 |
