M5 微型磁传感器（NPN 常开型）是一款专为精密机械设计的坚固耐用的位置检测解决方案。它采用标准的 M5 螺纹外壳，既方便螺钉安装，又保持了超紧凑的尺寸。
与检测金属的电感式传感器不同，这款传感器检测的是磁场（例如钕铁硼磁体）。该技术使其检测范围可达 10 毫米，即使穿透铝或塑料外壳等非铁磁性材料也能提供可靠的检测。该传感器防护等级为 IP67，并配备耐油 PUR 电缆，非常适合空间有限但又需要高可靠性的场合，例如气缸位置检测、机器人末端执行器和微型装配线。

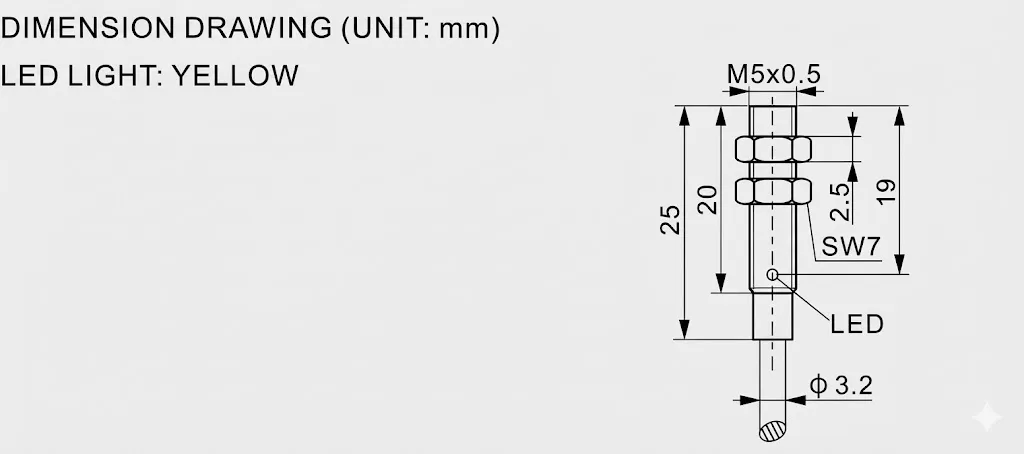

尺寸图
接线图
φ5 微型磁性接近传感器 – NPN/PNP（全极性）
参考价格：
¥5 - ¥30
核心参数
- 安装方式 嵌入式
- 保护电路 短路保护、反极性保护、浪涌保护防护等级
- 外壳材质 不锈钢
- 环境温度 -25°C 至 +80°C
| 产品类型 | 磁性接近传感器（霍尔效应） |
|---|---|
| 外壳结构 | 圆柱螺纹 |
| 螺纹尺寸 | M5 x 0.5 |
| 尺寸 | 直径 5 mm x 长度 25 mm |
| 可用螺纹长度 | 20 mm |
| 安装方式 | 嵌入式 |
| 感应距离 (Sn) | 10 mm（N 极或 S 极均可检测） |
| 标准目标磁铁 | 直径 5 x 3 mm（钕铁硼） |
| 输出类型 | NPN / PNP |
| 输出状态 | 常开 (NO) / 常闭 (NC) |
| 工作电压 | 10 ... 30 VDC |
| 负载电流 | ≤ 200 mA |
| 电流消耗 | ≤ 15 mA |
| 压降 | ≤ 2 V |
| 开关频率 | 1000 Hz |
| 磁滞 | 1 ... 15% (Sr) |
| 重复精度 | ≤ +/- 5% (Sr) |
| 保护电路 | 短路保护、反极性保护、浪涌保护防护等级 |
| 连接线 | 2 米（PUR 材质），直径 3.2 毫米 |
| 外壳材质 | 不锈钢 |
| 感应面材质 | PBT |
| 环境温度 | -25°C 至 +80°C |
| 防护等级 | IP67 |
| 配件 | 2 个固定螺母 |
| 重量 | 35 克 |
