25系列光栅位移传感器是一款高性能接触式线性测量仪，专为自动化精密测量而设计。它采用绝对光栅系统，即使在快速运动过程中也能消除跟踪误差并确保数据完整性。
该传感器专为轻松集成到工业物联网 (IIoT) 系统而设计，配备 Modbus RTU 接口 (RS485)，可与 PLC 和计算机进行直接数字通信。凭借 IP65 防护等级和硬质合金触点，AM-25 系列传感器能够承受严苛的制造环境，并提供从 5μm 到 1.5μm 的稳定精度。

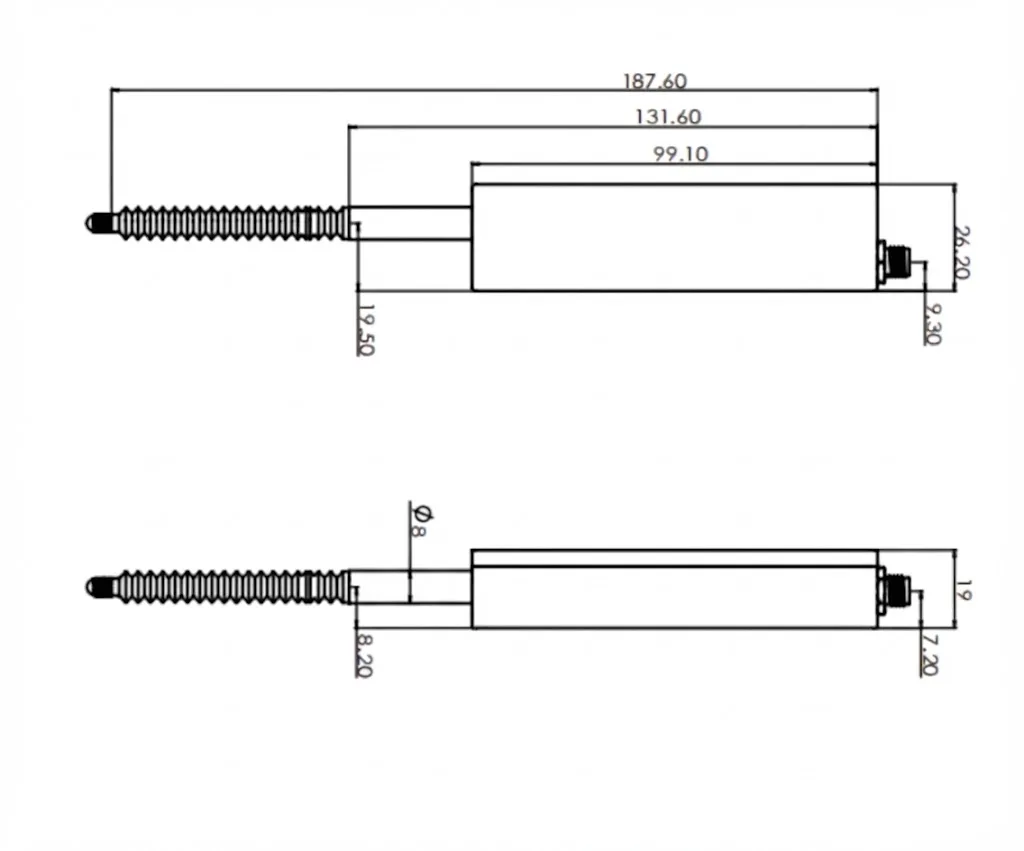

尺寸图

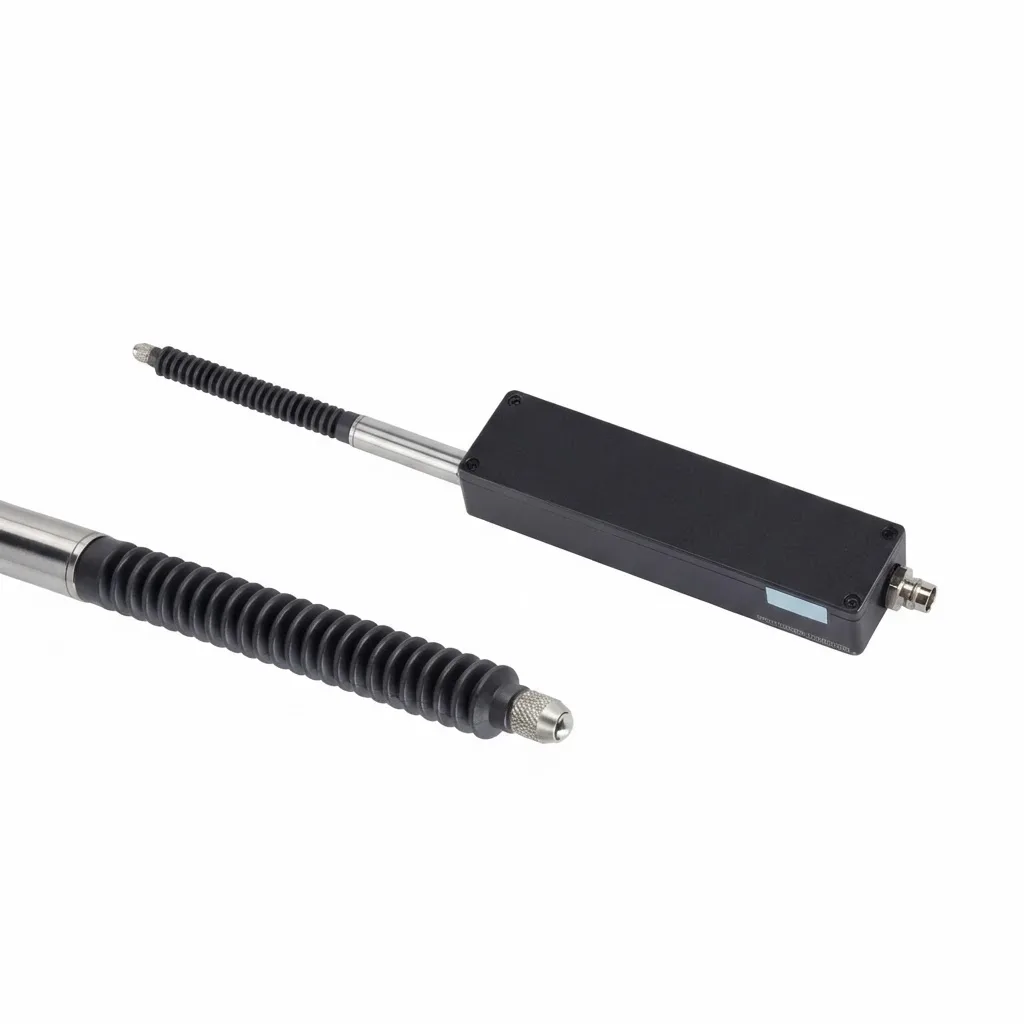

光栅位移传感器（RS485/Modbus）
核心参数
- 系列型号 S25 0.5μm 分辨率 / 2μm 精度
- 系列型号 GS25 0.2μm 分辨率 / 1.5μm 精度
- 工作电流 < 50 mA
- 连接方式 M8接口（线缆需另购）
| 系列型号 B25 | 5μm 分辨率 / 5μm 精度 |
|---|---|
| 系列型号 Q25 | 1μm 分辨率 / 3μm 精度 |
| 系列型号 S25 | 0.5μm 分辨率 / 2μm 精度 |
| 系列型号 GS25 | 0.2μm 分辨率 / 1.5μm 精度 |
| 测量范围 | 25.4 mm |
| 传感器类型 | 光栅式（绝对型，无跟踪误差） |
| 响应时间 | 50 ms |
| 测量力 | 1.6 - 1.8 N |
| 通信协议 | Modbus RTU |
| 信号输出 | RS232 电平信号 |
| 电源电压 | 5 VDC |
| 工作电流 | < 50 mA |
| 防护等级 | IP65 |
| 工作环境 | -10 至 +50℃（无结冰）；35-85% RH |
| 材质 主体 | 铝合金 |
| 护套 | 氟橡胶 |
| 探头 | 硬质合金 |
| 重量 | 约91.5克 |
| 连接方式 | M8接口（线缆需另购） |
