M12 磁性接近传感器是一款耐用的工业级位置传感器，专为严苛的自动化环境而设计。其坚固的 M12 不锈钢外壳使其机械强度远超尺寸较小的 M8 或光滑圆柱形传感器。
该传感器采用霍尔效应技术，可可靠地探测 10mm 的磁性目标，并能穿透铝或塑料等非铁磁性材料进行探测。它功耗极低（≤ 10mA），并提供多种输出配置，包括 NPN、PNP 和常开+常闭（4 线）选项。该传感器防护等级为 IP67，并配备坚固耐用的 PUR 电缆，是重型机械、汽车装配线和液压缸位置监测的理想之选。

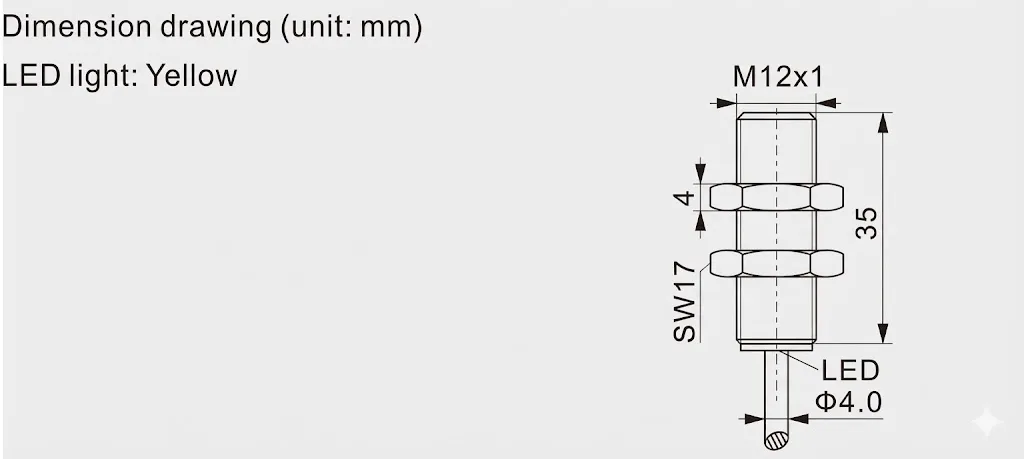

尺寸图
接线图

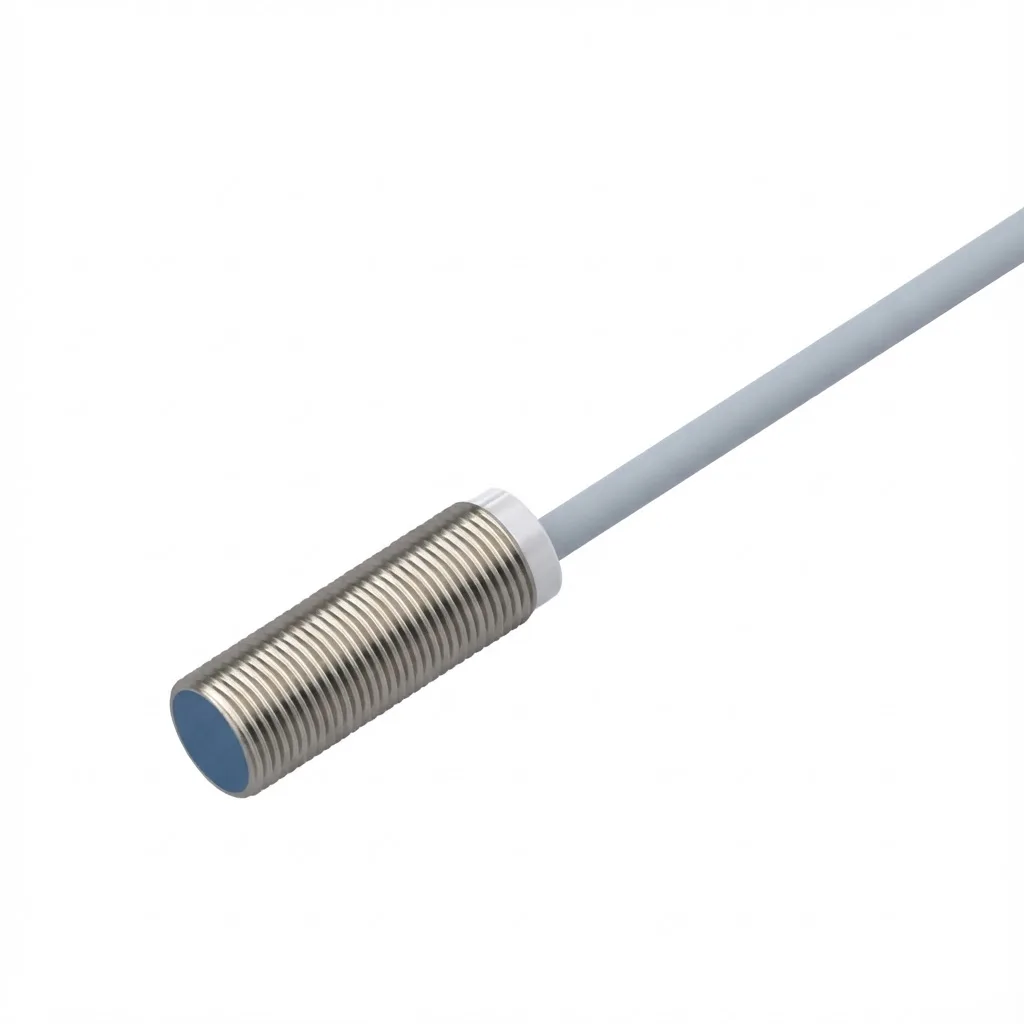

M12/L=35mm 霍尔效应磁性接近传感器 – NPN/PNP（所有极性）
核心参数
- 可用螺纹长度 35 mm（全螺纹）
- 安装方式 齐平式（嵌入式）
- 感应距离 (Sn) 10 mm（标准钕铁硼磁铁）
- 极性检测 N 极和 S 极（全极性）
- 压降 ≤ 2 V
- 保护电路 短路保护、反极性保护、浪涌保护
| 产品类型 | 磁性接近传感器（霍尔效应） |
|---|---|
| 外壳结构 | 圆柱螺纹式 |
| 螺纹尺寸 | M12 x 1 |
| 尺寸 | 长度 35 mm |
| 可用螺纹长度 | 35 mm（全螺纹） |
| 安装方式 | 齐平式（嵌入式） |
| 感应距离 (Sn) | 10 mm（标准钕铁硼磁铁） |
| 极性检测 | N 极和 S 极（全极性） |
| 工作电压 | 10 ... 30 VDC |
| 负载电流 | ≤ 200 mA |
| 电流消耗 | ≤ 10 mA（高效） |
| 压降 | ≤ 2 V |
| 开关频率 | 1000 Hz |
| 磁滞 | 1 ... 15%（Sr） |
| 重复精度 | ≤ +/- 5%（Sr） |
| 保护电路 | 短路保护、反极性保护、浪涌保护 |
| 连接电缆 | 2 m（PUR 材质）直径 4.0 毫米 |
| 外壳材质 | 不锈钢 |
| 感应面材质 | PBT |
| 环境温度 | -25°C 至 +80°C |
| 防护等级 | IP67 |
| 配件 | 2 个固定螺母 |
| 重量 | 75 克 |
