M12 磁性接近传感器（连接器型）专为高效维护和高速自动化而设计。该传感器采用标准的 M12 4 针连接器，支持“即插即用”功能，是模块化机器设计以及需要频繁更换电缆的场合的理想之选。
该传感器可透过非铁磁性材料（铝、塑料）检测最远 10 毫米处的标准钕铁硼磁铁。它采用全极性技术（南北极无关），并提供灵活的输出逻辑（NPN/PNP、常开/常闭）。传感器外壳采用坚固的镀镍黄铜材质，防护等级达 IP67，确保在严苛的工厂环境中可靠运行，同时保持轻巧的重量（28 克）。

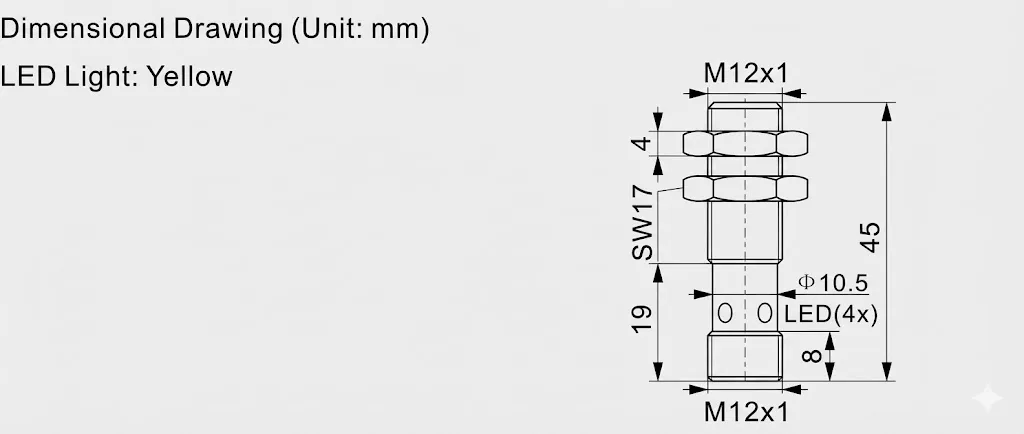

尺寸图

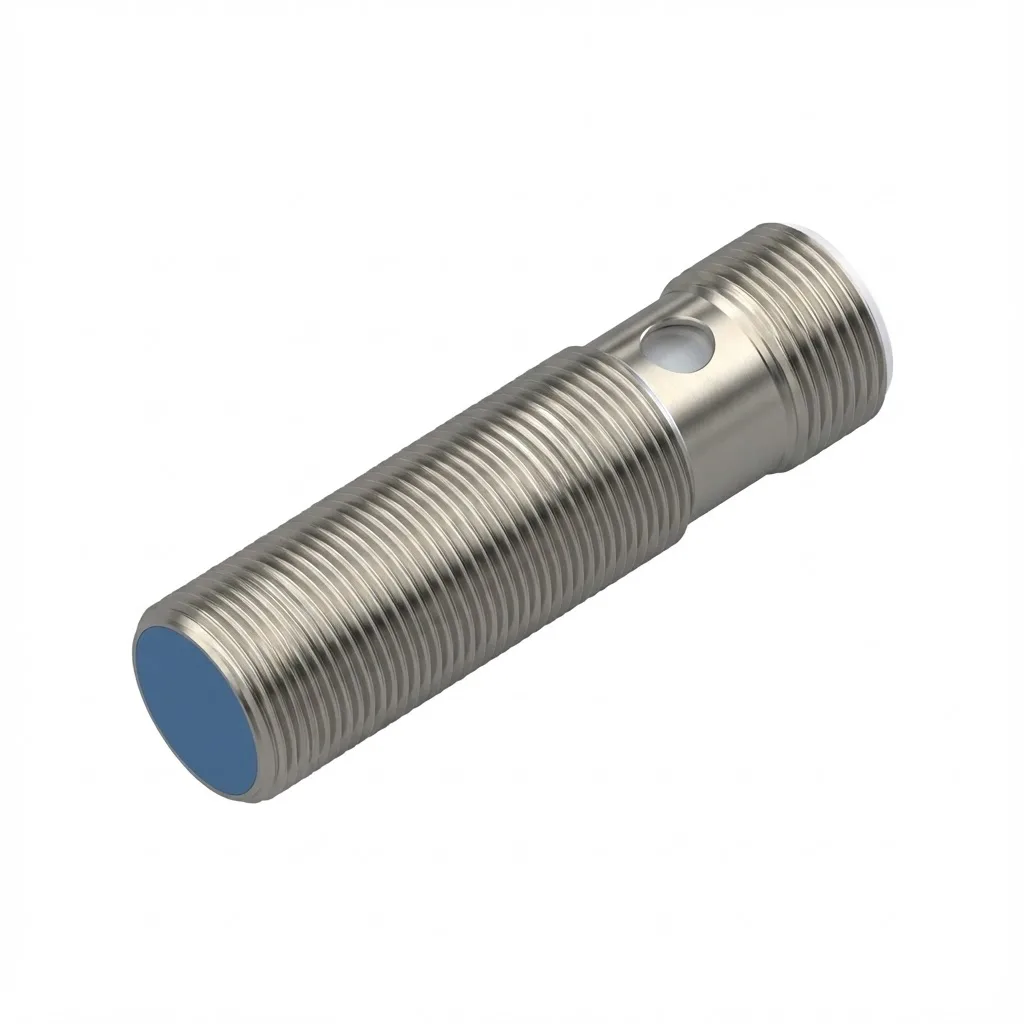

M12/L=45mm 霍尔效应磁性接近传感器 – NPN/PNP（所有极性）
核心参数
- 压降 ≤ 2 V
- 磁滞 1 ... 15% (Sr)
- 重复精度 ≤ +/- 5% (Sr)
- 连接器 M12 4 针连接器
| 产品类型 | 磁性接近传感器（霍尔效应） |
|---|---|
| 外壳结构 | 圆柱螺纹 |
| 螺纹尺寸 | M12 x 1 |
| 尺寸 | 长度 45 mm |
| 可用螺纹长度 | 26 mm |
| 安装方式 | 嵌入式（齐平） |
| 感应距离 (Sn) | 10 mm（标准钕铁硼磁铁） |
| 极性检测 | N 极和 S 极（全极性） |
| 工作电压 | 10 ... 30 VDC |
| 负载电流 | ≤ 200 mA |
| 电流消耗 | ≤ 10 mA |
| 压降 | ≤ 2 V |
| 开关频率 | 1000 Hz |
| 磁滞 | 1 ... 15% (Sr) |
| 重复精度 | ≤ +/- 5% (Sr) |
| 保护电路 | 短路保护、反极性保护、浪涌保护 |
| 连接器 | M12 4 针连接器 |
| 外壳材质 | 镀镍黄铜 |
| 感应面 | PBT |
| 环境温度 | -25℃ 至 +80℃ |
| 防护等级 | IP67 |
| 配件 | 2 个固定螺母 |
| 重量 | 28 克 |
