M12 长体磁传感器（连接器型）专为安装空间和维护速度至关重要的自动化系统而设计。其总长度为 60 毫米，比标准 M12 传感器具有更长的探测距离，使其能够穿过更厚的机器壁或安装块。
该传感器可检测最远 10 毫米处的磁场（全极性 N/S），并支持多种输出配置，包括 NPN、PNP 和常开/常闭 (NO+NC)。由于采用标准的 4 针 M12 连接器而非固定电缆，因此可最大限度地减少维护期间的停机时间，使其成为模块化输送系统、汽车工装夹具和包装机械的理想解决方案。

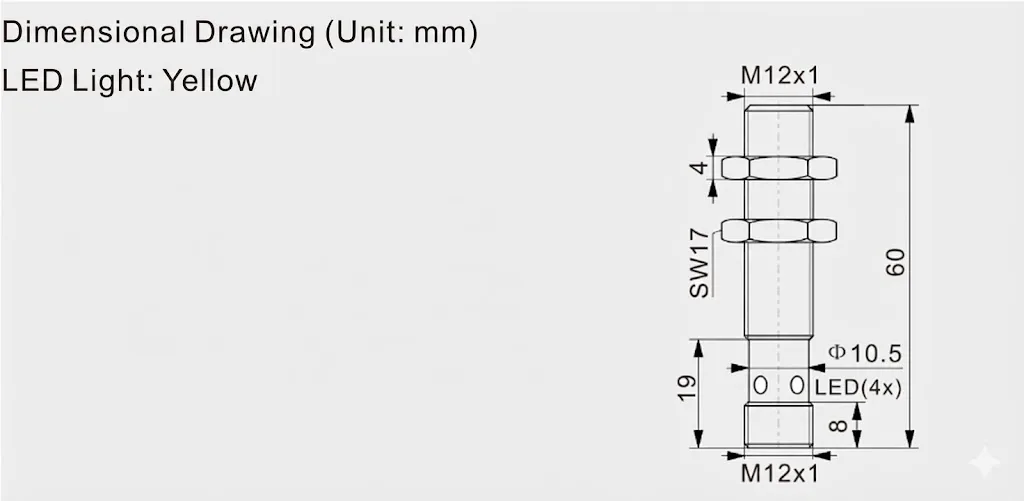

尺寸图
接线图
M12/L=60mm 霍尔效应磁性接近传感器 – NPN/PNP（所有极性）
核心参数
- 外壳结构 圆柱螺纹
- 安装方式 嵌入式
- 电流消耗 ≤ 10 mA
- 感应面 PBT
| 产品类型 | 磁性接近传感器（霍尔效应） |
|---|---|
| 外壳结构 | 圆柱螺纹 |
| 螺纹尺寸 | M12 x 1 |
| 尺寸 | 长度 60 mm |
| 可用螺纹长度 | 41 mm |
| 安装方式 | 嵌入式 |
| 感应距离 (Sn) | 10 mm（标准钕铁硼磁铁） |
| 极性检测 | N 极和 S 极（全极性） |
| 工作电压 | 10 ... 30 VDC |
| 负载电流 | ≤ 200 mA |
| 电流消耗 | ≤ 10 mA |
| 压降 | ≤ 2 V |
| 开关频率 | 1000 Hz |
| 磁滞 | 1 ... 15% (Sr) |
| 重复精度 | ≤ +/- 5% (Sr) |
| 保护电路 | 短路保护、反极性保护、浪涌保护 |
| 连接器 | M12 4 针连接器 |
| 外壳材质 | 镀镍黄铜 |
| 感应面 | PBT |
| 环境温度 | -25℃ 至 +80℃ |
| 防护等级 | IP67 |
| 配件 | 2 个固定螺母 |
| 重量 | 35 克 |
