M8 磁性接近传感器系列是一款用途广泛且坚固耐用的位置检测解决方案。与只能近距离检测金属的电感式传感器不同，这款霍尔效应传感器可在 10 毫米的距离内检测磁场。
该系列产品提供 NPN 或 PNP 输出选项以及常开或常闭逻辑，具有极高的灵活性。其关键优势在于全极性感应能力，无论磁铁的南北极如何，都能触发检测。该传感器采用 IP67 防护等级的不锈钢 M8 外壳和耐油 PUR 电缆，是气缸反馈、阀门位置监控和机器人自动化的理想之选。

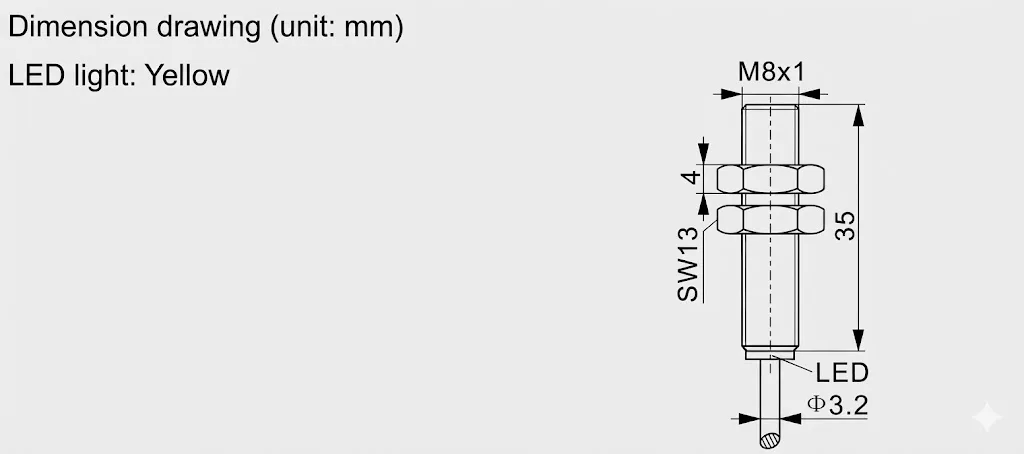

尺寸图
接线图
M8霍尔磁性接近传感器 – NPN/PNP（全极性）
参考价格：
¥5 - ¥30
核心参数
- 外壳结构 圆柱螺纹
- 感应距离 (Sn) 10 mm（标准钕铁硼磁铁）
- 重复精度 ≤ +/- 5% (Sr)
- 连接电缆 2 米（聚氨酯材质），直径3.2毫米
- 感应面材质 PBT
- 配件 2个固定螺母
| 产品类型 | 磁性接近传感器（霍尔效应） |
|---|---|
| 外壳结构 | 圆柱螺纹 |
| 螺纹尺寸 | M8 x 1 |
| 尺寸 | 长度 35 mm |
| 可用螺纹长度 | 35 mm（全螺纹） |
| 安装方式 | 齐平（嵌入式） |
| 感应距离 (Sn) | 10 mm（标准钕铁硼磁铁） |
| 极性检测 | N 极和 S 极（全极性） |
| 工作电压 | 10 ... 30 VDC |
| 负载电流 | ≤ 200 mA |
| 电流消耗 | ≤ 15 mA |
| 压降 | ≤ 2 V |
| 开关频率 | 1000 Hz |
| 磁滞 | 1 ... 15% (Sr) |
| 重复精度 | ≤ +/- 5% (Sr) |
| 保护电路 | 短路保护、反极性保护、浪涌保护 |
| 连接电缆 | 2 米（聚氨酯材质），直径3.2毫米 |
| 外壳材质 | 不锈钢 |
| 感应面材质 | PBT |
| 环境温度 | -25℃至+80℃ |
| 防护等级 | IP67 |
| 配件 | 2个固定螺母 |
| 重量 | 43克 |
